                【帝奥微电子】新品发布—集成7路高性能LDO的PMIC DIO8018

                ?

                ?

                ?

                ?





                PMIC DIO8018





                江苏帝奥微电子近日推出集成7路高性能LDO的PMIC DIO8018,专门为手机、平板和XR等多摄像头的应用场景提供供电解决方案。



                在一个摄像头模组中,CMOS图像传感器一般需⊙要三路电源(Core,I/O和Analog),部分摄像头还有光学防抖(OIS)、自动对焦(AF)等辅助功能的供电需求,仅单个摄像头模组就需要3~5路电源供电,而平板、手机和XR等都会使用多个摄像头模组。



                摄像头模组的供电电源负载的特性和要求也不尽相同,有需要大电流、快速动态响应的数∑字电路供电DVDD,也有对电源噪声十分敏感的模拟电路部分供电AVDD,不同型号的摄像头也可能需要不同的输出电压和电流。由于摄像头传感器电源一般采用就近供电的原则,而平台的主PMIC一般距离摄像头的位置远,并且平台的主PMIC也没有足够的通道供多个摄像头〓供电。使用多个分立LDO是一种解决方案,但会占用大量的PCB面积,对多摄像头模组设备的结构设计和PCB布局又是个巨大的挑战。



                 DIO8018既能满足DVDD所需的大电流和快速动态响应,又能满足AVDD所需的高PSRR和低噪声,同时还能满足超小尺寸的需求,是多摄像头应用的完美解决方案。

                图1:Typical Applications







                集成7路LDO





                DIO8018是具▆有集成7路LDO的PMIC,它具有2路大电流供电的低压差LDO(LDO1/2输出电流高达1.5A,可以给高像素摄像头的DVDD供电)和多路用于噪声敏感电源的高PSRR LDO电源轨(LDO3-7的Vsys to Vout,PSRR在1KHz都能达到92dB以上,可以给摄像头的AVDD供电)。

                图2:LDO1/2 ILIM



                图3:Vsys to Vout,DIO8018通道3-7的PSRR







                低Dropout





                DIO8018具有很低的Dropout,LDO1/2在输出1.2V/1.5A时,Dropout的典型值120mV;LDO3/4/6在输出2.8V/0.3A时,Dropout的典型值100mV;LDO5/7在输出2.8V/0.6A时,Dropout的典型值135mV。

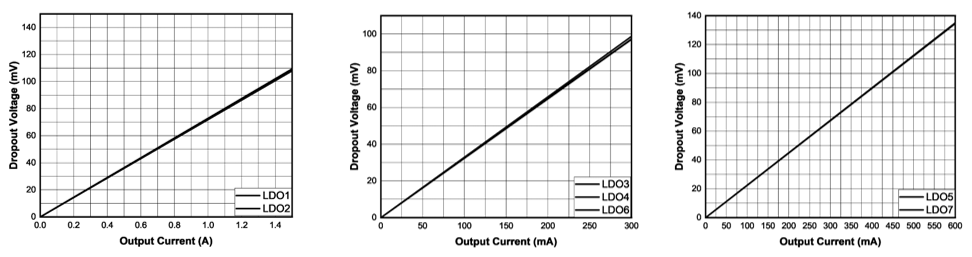

                图4:DIO8018的Dropout







                多重芯片保护功能





                DIO8018具有欠压保护、过流保护和过温保护等保护功能,可以很好地保护芯片不受损坏。



                • DIO8018的输出电压降到设置电压的20%(LDO1/2是10%)超过100us,中断INT引脚将被拉高,LDO输出将关闭。

                • DIO8018的过流保护可以通过I2C设置电流限制点,当芯片出现负载短路时,DIO8018会自动将输出电流限制在电流限制点以内,如果DIO8018保持电流限制超过1ms,中端INT引脚将被拉高,LDO输出将关闭。

                • 当DIO8018芯片温度升到115℃时,DIO8018会激活热警告事件,当芯片温度降至100℃时,DIO8018会关闭热警告事件,当芯片温度升至155℃时,DIO8018会激活热关断事件。







                5个独立输入引脚





                DIO8018有5个独立的输入引脚用于各个LDO,VIN12用于LDO1和LDO2,VIN34用于LDO3和LDO4,VIN5、VIN6和VIN7分别用于 LDO5、LDO6和LDO7。DIO8018还有一个独立的系统输入VSYS,它对于LDO是偏置引脚。

                图5:Application Block Diagram







                I2C配置输出电压





                DIO8018各路LDO的输出电压(8mV/step)以及限流点都可以通过I2C来配置,并且还可以提供auto和individual两种上电方式供用户选择,可以很好地满足不同的摄像头电源供电,为客户设计提供极大的灵活性。



                另外,DIO8018还提供超小封装WLCSP-20(1.61x1.96mm),可以为客户PCB设计节省面积。

                图6:WLCSP-20 (Top View)










                本文来源于:江苏帝奥微电子
